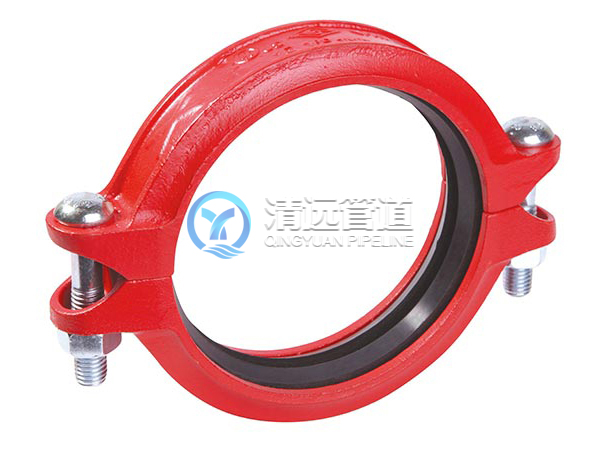

卡箍式柔性伸缩接头

钢质柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接，性能可靠，安装简便的产品。在低压时，靠密封圈的弹性变形，达到密封目的；在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。卡箍式柔性伸缩接头组成：外卡、密封圈、内卡连接件、紧固螺栓。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

钢质柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接，性能可靠，安装简便的产品。在低压时，靠密封圈的弹性变形，达到密封目的；在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。

卡箍式柔性伸缩接头组成：外卡、密封圈、内卡连接件、紧固螺栓。

卡箍式柔性伸缩接头的特点：

1、结构合理，受力强度高

卡箍的工作状态相当于受压容器，介质的轴向力完全由卡箍承担，螺栓仅承受卡箍的径向力。由于密封圈的宽度有限，径向力远远小于轴向力。法兰连接时，螺栓却承担着全部的轴向力和垫圈的压紧力。

2、良好的自封密作用

密封作用靠管道内介质对胶圈的压紧力，压力越大，密封性能越好。为防止无压时介质的泄漏，胶圈的内径要小于管端接口的外径，胶圈在端管接口上有预紧力，可防止介质在无压时外漏。与法兰相比，管径越大，压力越高，优点越突出。

3、管道连接处在柔性状态

卡箍与管端之间有间隙，管子在卡箍中可有少量的活动。因此，相邻两个端管允许有一定的转角。钢管连接后，两钢管管端之间留有间隙，允许管路轴向移动，可适应管道的膨胀、收缩；管子之间的胶圈连接，可有效降低70%以上的机械振动。

卡箍式柔性伸缩接头/卡箍式伸缩接头安装方法：

当管道需要翻转时，只需把接头的几个螺栓拆除即可翻转任意角度，不需要割开和焊接，节约了大量辅助工作量和费用，减轻了劳动强度，缩短了施工工期。与法兰连接相比，提高工效6-8倍，且维护的工作量很小。经改进又衍生出免拆卸直接焊接的卡箍式柔性伸缩接头,安装更加方便,仅在维修时需拆卸螺栓,其他时间均为整体形式存在,可靠稳定。

技术参数

外径接管 DWmm	公称通径 DNmm	允许管端轴向符合 kgf	伸缩量 mm	允许转角 a	最小长度 mm	安装长度 mm	最大长度 mm	配用螺栓 d×L mm
89	80	2680	20	17.90	90	100	110	12×60
108	100	3550	20	15.06	90	100	110	14×60
133	125	4620	20	13.05	95	105	115	14×60
159	150	5530	20	12.09	100	110	120	14×60
194	175	7370	20	10.51	100	110	120	16×60
219	200	9370	20	9.33	106	116	126	16×75
245	225	11750	20	8.36	112	122	132	16×80
273	250	14620	20	7.51	117	127	137	18×90
325	300	20680	20	6.32	120	130	140	18×100
377	350	27875	20	5.45	125	135	145	18×100
426	400	35600	20	4.80	130	140	150	18×110
480	450	45180	20	4.28	135	145	155	18×110
530	500	55120	20	3.88	140	150	160	18×120
630	600	65900	22	3.27	145	155	165	18×120
720	700	70170	22	2.86	150	160	170	20×120
820	800	84400	22	2.51	155	165	175	20×130
920	900	106200	22	2.24	160	170	180	20×130
1020	1000	116870	22	2.02	165	175	185	20×130
1220	1200	130600	24	1.69	170	170	190	22×140
1420	1400	146200	24	1.45	175	185	195	22×140
1620	1600	158300	24	1.27	180	190	200	22×140
1820	1800	166000	24	1.13	185	195	205	22×150
2020	2000	179000	24	1.01	190	200	210	24×150
2220	2200	187000	26	1.01	195	205	215	24×150
2420	2400	196000	26	1.01	200	210	220	24×150
2620	2600	206000	26	1.01	205	215	225	24×160
2820	2800	253300	26	1.01	210	220	230	27×160
3020	3000	260100	26	1.01	215	225	235	27×160
3220	3200	286900	26	1.01	220	230	240	27×180
