316L刚性防水套管

316L刚性防水套管不锈钢刚性防水套管对焊接要求及检查标准，普通套管，多用焊接管制成，套管两端应机械裁口（如，用无齿锯等），对壁厚要求不严，管道穿越地下室等有防水要求的建筑物、构筑物时，设置的特殊制作的套管。常用刚性防水套管。刚性防水套管，需在套管外焊接止水环翼，对套管的壁厚、环翼的壁厚都有严格的要求不锈钢刚性防水套管工程使用的母材及焊接材料。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

316L刚性防水套管不锈钢刚性防水套管对焊接要求及检查标准，普通套管，多用焊接管制成，套管两端应机械裁口（如，用无齿锯等），对壁厚要求不严，管道穿越地下室等有防水要求的建筑物、构筑物时，设置的特殊制作的套管。常用刚性防水套管。刚性防水套管，需在套管外焊接止水环翼，对套管的壁厚、环翼的壁厚都有严格的要求不锈钢刚性防水套管工程使用的母材及焊接材料使用前需要进行检查确认材料与材质证明相符并且材质符合设计文件相关工程标准时方可使用.设计文件规定防水套管焊缝系数为 1 的工程设计文件相关工程标准或焊接作业指导书规定全部焊缝进行射线检测或超声检测的工程其所使用的母材及焊接材料应进行复验。

316L刚性防水套管说明：

1、套管穿墙处如遇非混凝土墙壁时，应改用混凝土墙壁，其浇注范围应比翼环直径（D4）大200，而且需要将套管一次浇固于墙内，套管内的填料应紧密捣实；

2、穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200；

3、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口的基本形式与尺寸按照GB985-88执行；

4、当套管（件1）采用卷制成型，周长允许偏差为：D3≤600，±2，D3＞600，±0.0035 D3；

5、套管的重量以L=200计算，当L＞200时，应另行计算。

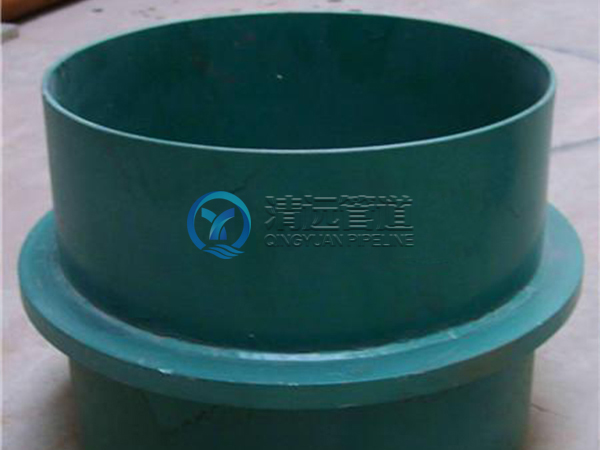

316L刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。

技术参数

防水套管规格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
