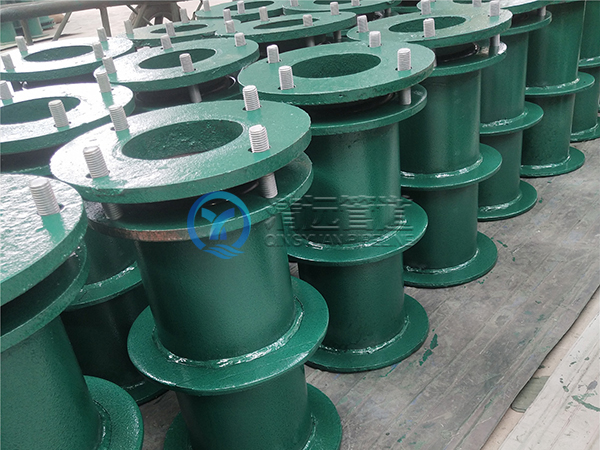

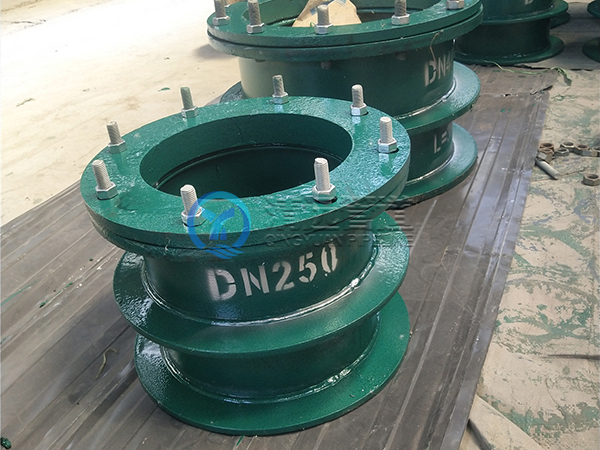

剛性防水套管

剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝於牆內（多為混凝土牆），用於一般管道穿牆，利於牆體的防水。如果僅僅是考慮管道的穿牆，而不考慮穿牆後，牆體兩麵的防水性能以及管道的位移變形，就可以選用剛性防水套管。剛性防水套管說明：1 、剛性防水套管，適用於鑄鐵管，也適用於非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

廠家直銷

品質保障

無憂配送

售後保證

統一銷售熱線： 15038298608

產品介紹

剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝於牆內（多為混凝土牆），用於一般管道穿牆，利於牆體的防水。如果僅僅是考慮管道的穿牆，而不考慮穿牆後，牆體兩麵的防水性能以及管道的位移變形，就可以選用剛性防水套管。

剛性防水套管說明：

1 、剛性防水套管，適用於鑄鐵管，也適用於非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

2、翼環及鋼套管加工完成後，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

3、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200MM 計算）及翼環之重量。鋼套管及翼環用 A3 材料製作， T42 焊條焊接。

4、套管穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200MM ，而且需要將套管一次澆固於牆內。套管內的填料應緊密搗實。

5、防水套管處的混凝土牆厚，應不小於 200MM ，否則應使牆壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑（ D4 ）大 200MM 。

範圍和用途：

適用於管道穿牆處不承受管道振動和伸縮變形的構（建）築物，適用於管道穿牆處空間有限或管道安裝先於構（建）築物或管道的更新改造。對於有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建築物外牆的管道上就近設置柔性連接。A型適用於鋼管，B,C型適用於球墨鑄鐵鋼管及鑄鐵管。

技術參數

防水套管規格

DN20-DN3200

DN	D1	D2	D3	D4	δ	b	k	重量	DN	D1	D2	D3	D4	δ	b	k	重量
50	60	80	114	225	3.5	10	4	4.49	500	530	550	590	730	10	16	10	(kg)
65	75.5	95	121	230	3.75	10	4	4.66	600	630	660	690	830	10	16	10	44.54
80	89	110	140	250	4	10	4	5.33	700	720	750	790	920	10	16	10	54.50
100	108	130	159	270	4.5	10	5	6.36	800	820	850	880	1020	10	16	10	61.43
125	133	155	180	290	6	10	6	8.33	900	920	950	980	1120	10	16	10	69.12
150	159	180	219	330	6	10	6	10.06	1000	1020	1050	1080	1230	10	16	10	76.81
200	219	240	273	385	8	12	8	15.9	1200	1220	1250	1290	1430	12	20	12	84.50
250	273	295	325	435	8	12	8	18.68	1400	1420	1450	1490	1630	12	20	12	122.5
300	325	345	377	500	10	14	10	27.40	1600	1620	1650	1690	1830	14	20	14	141.3
350	377	400	426	550	10	14	10	30.95	1800	1820	1850	1900	2040	16	20	16	176.4
400	426	445	480	600	10	14	10	34.35	2000	2020	2050	2100	2240	16	20	16	216.6
450	480	500	530	650	10	14	10	37.85
