安装简要说明：

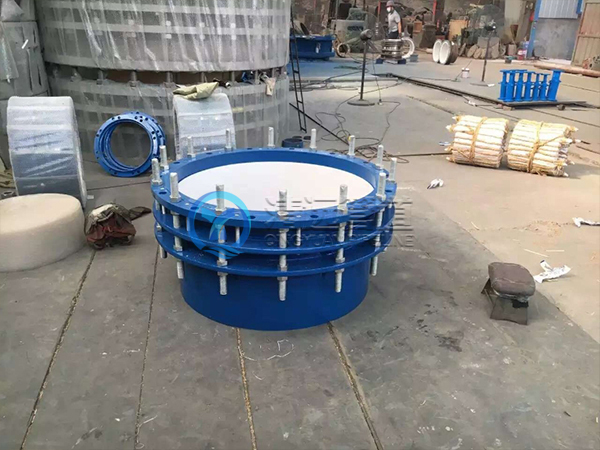

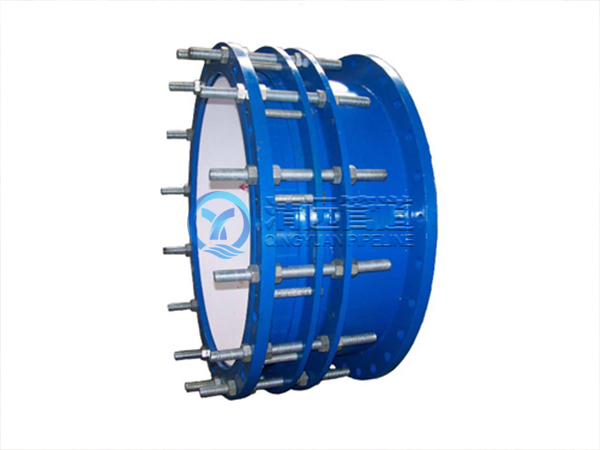

不锈钢可拆式双法兰传力接头适用于两边均与法兰连接的管路中，安装时调节产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。

使用介质：水、污水

使用温度：常温

密封材料：NBR，

制造标准：GB/T12465-2007

1、传力接头（补偿接头）主要金属零件材料

2、传力接头零部件

碳钢或不锈钢的传力接头（补偿接头），公称通经≤400mm的，其限位短管、短管法兰的筒体宜用无缝钢管，质量应符合GB/T8168或GB/T14976的要求，公称通经≥450mm的，其上述筒体宜用钢板卷筒焊接制造，焊管的质量应符合GB/T9711.2的规定。

球墨铸铁补偿接头（传力接头）由限位短管，短管法兰的筒体质量应符合ISO2531的要求。

补偿接头（传力接头）用碳钢固件应热镀锌处理，涂层厚度要求按GB/T13912的规定

补偿接头（传力接头）的零件表面不应有裂纹、结疤、折叠、分层等缺陷，并不得有擦伤、沟槽或碰撞形成的明显凹陷。

3、限位螺钉：船用压盖松套伸缩接头应设限位螺钉。

4、表面防护：用于海水等腐蚀介质的碳钢、球墨铸铁补偿接头，器表面应进行涂塑或热镀锌或镍磷涂层等特涂处理，其要求应分别符合GB/T13912GB/T13913CJ/T120的规定，用于滑油等介质的碳钢、球墨铸铁补偿接头，器表面宜用环氧涂层或在其表面涂防锈漆。

5、强度：补偿接头本体的强度应能承受1.5倍公称压力的压力，保压5min,不得有渗漏和明显的塑性变形。

6、密封性：补偿接头密封副应能承受1.25倍公称压力的压力，保压5min,不得有泄漏。

7、可挠量和偏心量

标记示例：公称压力为1.6MPa,公称通经为800mm,本体材料为QT400-15球墨铸铁，表面需涂塑的可拆式双法兰松套传力接头标记为：

补偿接头CC2F16800QSGB/12465-2002

性能特点：

松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。

不锈钢可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

产品用途：

不锈钢可拆式双法兰传力接头适用于两边均与法兰连接的管路中，安装时调节产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。
