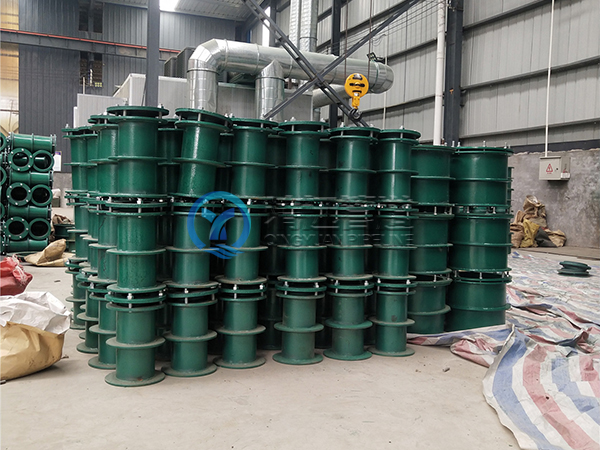

加长型柔性防水套管

加长型柔性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

加长型柔性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

性能特点：

1、本产品尺寸均以毫米来计。

2、加长型防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。

3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。

4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且将套管浇固与墙内。

5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径很小应比翼环直径（ D6 ） 200mm。

6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。

7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

技术参数

防水套管规格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
