金屬軟管是工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管,規格從3mm到150mm。小口徑金屬軟管(內徑3mm-25mm)主要用於光學尺之傳感線路保護、工業傳感器線路保護。

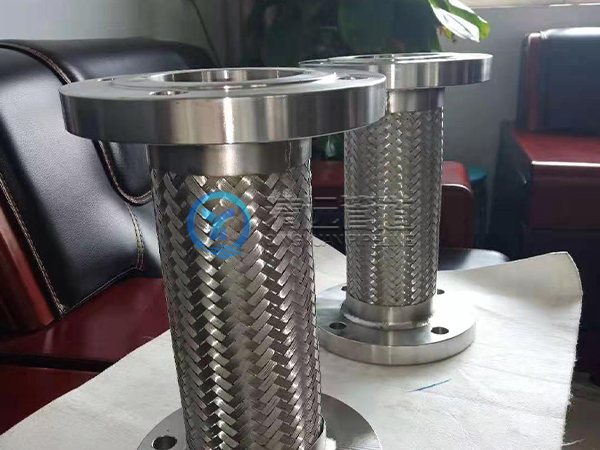

法蘭金屬軟管規格:(法蘭材質:碳鋼法蘭、不鏽鋼法蘭201/304/316L)
產品優勢:
1、金屬軟管節距之間靈活軟管,彎曲半徑小。
2、金屬軟管有較好的伸縮性,無阻塞或僵硬。
3、金屬軟管單位重量輕、口徑一致性。
4、金屬軟管柔軟性、重複彎曲性、撓性好。
5、金屬軟管耐腐蝕性、耐高溫性好。
6、金屬軟管耐磨損好,防止內部電線受到磨損。
7、金屬軟管耐彎折、抗拉性能、抗側壓性強。
8、金屬軟管柔軟順滑、易於穿線安裝定位。
9、金屬軟管配套的軟管接頭多,容易同儀器設備連接。
內徑 [mm] | 外徑 [mm] | 公差 +/- [mm] | 拉伸狀態的重量 +/-10% [Kg/m] | 最小彎曲半徑[mm] | 最小徑向載荷 [N] | 最小抗拉強度 [N] |
4 | 6 | 0.1 | 0.034 | 15 | 800 | 320 |
5 | 7 | 0.1 | 0.039 | 17 | 835 | 340 |
6 | 8 | 0.2 | 0.044 | 19 | 875 | 360 |
7 | 9 | 0.2 | 0.049 | 20 | 930 | 380 |
8 | 10 | 0.2 | 0.056 | 22 | 975 | 400 |
9 | 11 | 0.2 | 0.063 | 25 | 1020 | 450 |
10 | 13 | 0.2 | 0.100 | 30 | 1060 | 500 |
11 | 14 | 0.2 | 0.110 | 31 | 1095 | 550 |
12 | 15 | 0.2 | 0.120 | 32 | 1140 | 600 |
13 | 16 | 0.2 | 0.130 | 33 | 1175 | 650 |
14 | 17 | 0.2 | 0.140 | 35 | 1215 | 700 |
15 | 18 | 0.2 | 0.150 | 37 | 1250 | 720 |
16 | 19 | 0.2 | 0.160 | 40 | 1290 | 760 |
17 | 20 | 0.2 | 0.170 | 45 | 1330 | 800 |
18 | 21 | 0.2 | 0.180 | 42 | 1470 | 890 |
19 | 23 | 0.3 | 0.212 | 40 | 1510 | 840 |
20 | 24 | 0.3 | 0.223 | 42 | 1545 | 890 |
21 | 25 | 0.3 | 0.235 | 45 | 1580 | 920 |
22 | 26 | 0.3 | 0.247 | 48 | 1620 | 940 |
23 | 27 | 0.3 | 0.258 | 52 | 1655 | 960 |
24 | 28 | 0.3 | 0.269 | 55 | 1690 | 980 |
25 | 29 | 0.3 | 0.280 | 58 | 1735 | 1000 |
26 | 30 | 0.3 | 0.292 | 60 | 1770 | 1020 |
