预埋刚性防水套管

穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，预埋刚性防水套管一般用在地下室等管道需穿管道地位置。产品构造：预埋预埋刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，预埋刚性防水套管一般用在地下室等管道需穿管道地位置。

产品构造：

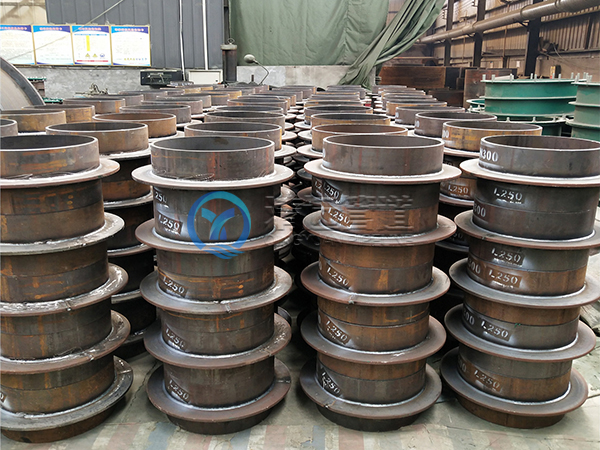

预埋预埋刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用预埋刚性防水套管。

产品用途：

预埋刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用预埋刚性防水套管，应在进入池壁或建筑物外墙的管道就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

产品说明：

1 、预埋刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

3 、翼环及钢套管加工完成后，在其外壁均（jun1）刷底漆一遍（底漆包括樟丹或冷底子油）。

4 、套管尺寸表内所列之材料重量为钢套管（套管长度L 值按200mm 计算）及翼环之重量。钢套管及翼环用A3 材料制作，T42 焊条焊接。

5 、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4 ）大200mm ，而且需要将套管一次浇固于墙内。套管内的填料应紧密捣实。

6 、防水套管处的混凝土墙厚，应不小于200mm ，否则应使墙壁一边或两边加厚，加厚部分的直径，zui小应比翼环直径（D4 ）大200mm 。

技术参数

防水套管规格

DN20-DN3200

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10
50	60	70	90	91	137	177	100	108	109	99
70	73	83	103	104	150	190	113	121	122	112
80	89	99	121	122	177	217	131	140	141	130
100	108	118	140	141	196	236	150	159	160	149
125	133	141	161	162	217	257	169	180	181	168
150	159	165	185	186	240	280	191	203	204	190
200	219	229	349	250	310	350	259	273	274	258
250	273	281	301	302	362	402	309	325	326	308
300	325	332	352	353	422	462	359	377	378	358
350	377	383	401	402	471	511	407	426	427	406
400	426	434	454	455	525	565	462	480	481	461
450	480	486	506	507	575	615	512	530	531	511
500	530	540	560	561	633	673	570	588	589	569
600	630	640	660	661	737	787	670	688	689	669
700	720	730	750	751	827	877	760	778	779	759
800	820	830	850	851	937	987	860	878	879	859
900	920	930	950	951	1037	1087	960	978	979	959
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059
